MODUL 4 - LAPORAN AKHIR 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1.Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Unduh Berkas

1. Jurnal [Kembali]

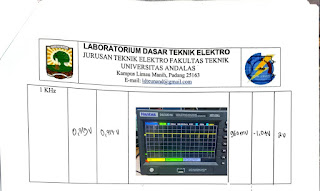

Data perhitungan :

2. Prinsip Kerja [Kembali]

 Suatu filter lolos bawah orde dua dapat dibuat dari dua tahanan dan dua kapasitor. Arus input masuk ke R1 sebesar 10k ohm. kemudian mengalir masuk ke R2 sebesar 10k yang paralel dengan C1 sebesar 100 nanoFarad. Untuk mencari frekuensi, f= 1 / (2πRC). sebelumnya kita mencari WC = 1/RC dan didapatkan hasil sekitar 318,47 Hz pada frekuensi, sehingga db akan dapat dilihat pada tabel grafik frekuensi. Filter orde dua ini mempunyai pita transisi dengan kemiringan -40 dB/dekade atau –6 dB/oktav. Penguatan tegangan untuk frekuensi lebih rendah dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R2C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang low pass filter dapat dilihat pada osiloskop.

Rangkaian LPF 40dB adalah jenis filter pasif yang menggunakan komponen elektronik, seperti resistor dan kapasitor, untuk meredam komponen frekuensi tinggi dalam sinyal input. Rangkaian ini terdiri dari kapasitor (C) dan resistor (R) yang disusun dalam konfigurasi filter RC. Kapasitor adalah komponen kunci dalam rangkaian ini. Saat sinyal masuk, kapasitor mengizinkan arus berjalan melalui komponen ini menuju beban (misalnya, speaker) untuk frekuensi rendah yang memiliki impedansi rendah, sedangkan sinyal-sinyal dengan frekuensi tinggi akan mengalami hambatan yang lebih besar karena impedansi kapasitor meningkat seiring dengan peningkatan frekuensi.

3. Video Percobaan [Kembali]

4. Analisa [Kembali]

1. Analisa prinsip kerja dari LPF-40 dB berdasarkan tegangan input, output, frekuensi cut off, dan gelombang hasil percobaan.

Jawab :

    LPF -40dB adalah filter rendah yang memiliki tingkat redaman sekitar 40 decibel (dB) pada frekuensi cut-offnya. Mari kita analisis prinsip kerjanya berdasarkan tegangan input, tegangan output, frekuensi cut-off, dan hasil percobaan:

1. Tegangan Input (Vin) Tegangan input adalah sinyal yang ingin disaring atau proses menggunakan LPF -40dB. Ini mungkin merupakan sinyal dengan berbagai frekuensi, termasuk komponen frekuensi tinggi dan rendah.

2. Tegangan Keluaran (Vout) Tegangan keluaran merupakan hasil pengolahan sinyal masukan diatas LPF -40 dB. Filter ini melewatkan komponen frekuensi rendah (di bawah frekuensi cutoff) dengan sedikit atau tanpa perubahan dan mengurangi atau menekan komponen frekuensi tinggi.

3. Frekuensi Cutoff (fc) Frekuensi cutoff adalah frekuensi di mana filter low-pass -40 dB mulai mengurangi amplitudo sinyal secara signifikan. Untuk filter 40 dB, ini berarti amplitudo sinyal keluaran pada frekuensi cutoff berkurang 40 dB dibandingkan dengan amplitudo sinyal masukan pada frekuensi tersebut.

 4. Bentuk Gelombang Hasil Percobaan Bentuk gelombang hasil eksperimen merupakan respon filter terhadap sinyal masukan sebenarnya. Hasil eksperimen menunjukkan bagaimana filter lowpass -40 dB memproses sinyal input pada frekuensi berbeda. Ini menunjukkan bagaimana amplitudo sinyal keluaran berubah seiring dengan perubahan frekuensi masukan.

    Filter low-pass -40 dB bekerja dengan menghasilkan tingkat atenuasi sekitar 40 dB pada frekuensi cutoff, sehingga sinyal dengan frekuensi di bawah frekuensi cutoff dapat melewati filter dengan sedikit atau tanpa perubahan. Hal ini menciptakan sinyal keluaran yang "dibersihkan" dari komponen frekuensi tinggi yang tidak diinginkan. Hasil percobaan menunjukkan lebih banyak properti dari filter ini, termasuk: B.

    Respon frekuensi, redaman, dan fase  sinyal masukan. Anda biasanya dapat melihat bentuk gelombang eksperimental untuk berbagai frekuensi masukan yang berbeda, termasuk frekuensi di atas dan di bawah frekuensi cutoff. Ini akan membantu Anda memahami cara kerja filter 40dB ini di aplikasi nyata.

5. Video Penjelasan [Kembali]

6. Download File [Kembali]

• Download Video Percobaan (Disini)
• Download Video Penjelasan (Disini)
• Datasheet Capasitor (Disini)
• Datasheet Osciliospcope (Disini)
• Datasheet Resistor (Disini)
• Datasheet LMI 741 (Disini)
